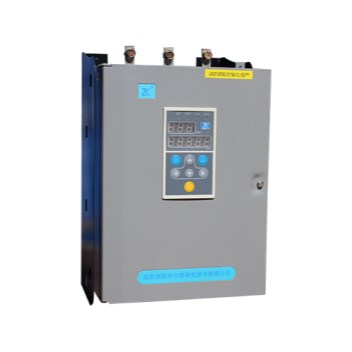

JK3S系列三相全数字晶闸管功率控制器
产品广泛应用于工业电炉、机械设备、玻璃工业、汽车工业、化学工业等行业。
产品特点
全数字化控制，具备操作键盘、LED显示、稳定性高
集成开环、恒压、恒流、恒功率、调功（过零）控制、LZ（移相过零）控制、联机功率分配等功能于一体
具有有效值（RMS ）控制选件，实现真有效值控制
具备多路开关量和模拟量的编程接口
输入、输出接口均采用隔离技术，抗干扰能力强
调功使用时，可联机分配功率，减小对电网的冲击
标准配置RS485通讯接口
具有单路PROFIBUS-DP通讯选件
重载设计，过载能力强
型号定义：
主要参数：
|
输入 |
|
|
主回路电源 |
JK3S-****: 3A380V, 30~65Hz JK3S-****/5: 3AC500V, 30~65Hz JK3S-****/6: >3AC500V, 30?65Hz |
|
控制电源 |
AC100 ?240V,0.5A, 45 ?65Hz |
|
风机电源 |
AC220V,50/60Hz |
|
输出 |
|
|
输出电压 |
主回路电源电压的0-98% （移相控制） |
|
额定电流 |
见型号定义 |
|
控制方式 |
开环、恒压、恒流、恒功率、调功（过零）、 LZ控制 |
|
控制信号 |
模拟、 数字、 通讯 |
|
负载性质 |
电阻性、电感性 |
|
性能指标 |
|
|
控制精度 |
≤1% |
|
稳定度 |
≤0.2% |
|
接口描述 |
|
|
模拟量输入 |
5路可编程输入 |
|
开关量输入 |
1路固定输入， 4路可编程输入 |
|
模拟量输出 |
4路可编程输出 |
|
开关量输出 |
4路可编程输出 |
|
通讯 |
标准配置: 单RS485通讯接口，支持Modbus RTU通讯； 支持单Profibus-D P通讯（选件） |
选型表：
|
型号 |
额定电流(A) |
外形尺寸(mm ) (LxWxD UW≤500V ) |
重量(kg) |
冷却方式 |
|
JK3S-0025 |
25 |
405x250x225 |
11 |
自冷 |
|
JK3S-0040 |
40 |
11 |
风冷 |
|
|
JK3S-0075 |
75 |
12 |
||
|
JK3S-0100 |
100 |
13 |
||
|
JK3S-0150 |
150 |
13 |
||
|
JK3S-0200 |
200 |
14 |
||
|
JK3S-0250 |
250 |
445x280x305 |
21 |
|
|
JK3S-0350 |
350 |
475x302x305 |
28 |
|
|
JK3S-0450 |
450 |
|||
|
JK3S-0600 |
600 |
510x370x325 |
36 |
|
|
JK3S-0800 |
800 |
610x465x380 |
61 |
|
|
JK3S-1000 |
1000 |
610x465x380 |
65 |
|
|
JK3S-1500 |
1500 |
柜式 |
|
|
|
JK3S-2000 |
2000 |
|||
|
JK3S-2500 |
2500 |
|||
|
JK3S-3000 |
3000 |
